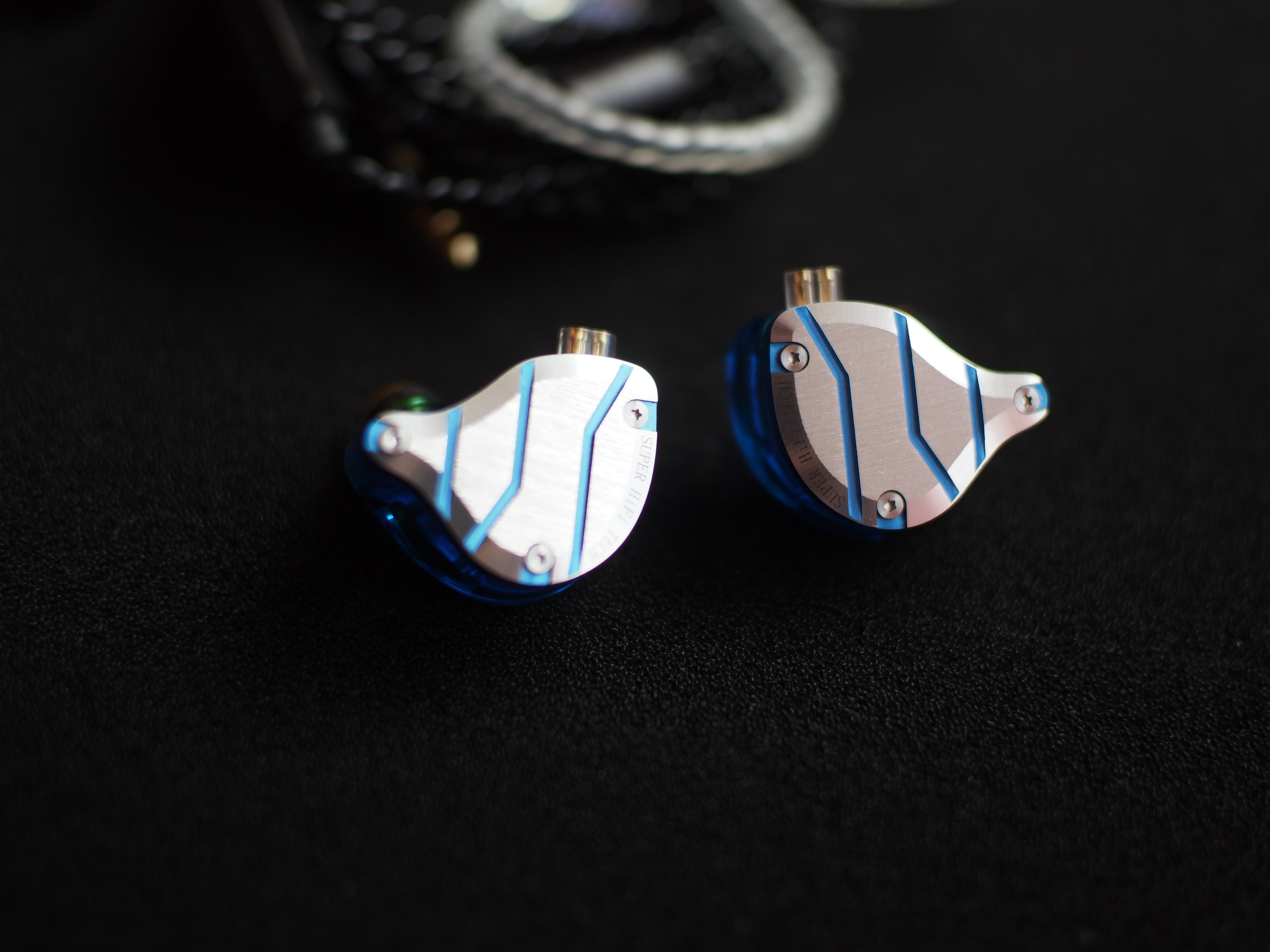

QKZ ZXN 천불이 튜닝

기본 사양👇🏼
17옴, 109dB, 10Hz~20KHz

잉!!! 👀
뭐야 ZXT와 사양이 같잖아?
설마 이것도 돌려쓰기?
흠!!! 🤔
짙게 스멀스멀 나는데....
FR그래프도 그렇고 ㅎㅎㅎ👇🏼

출처: HBB (감사 🙏🏼)

출처: HBB (감사 🙏🏼)

출처: Crinacle (감사 🙏🏼)

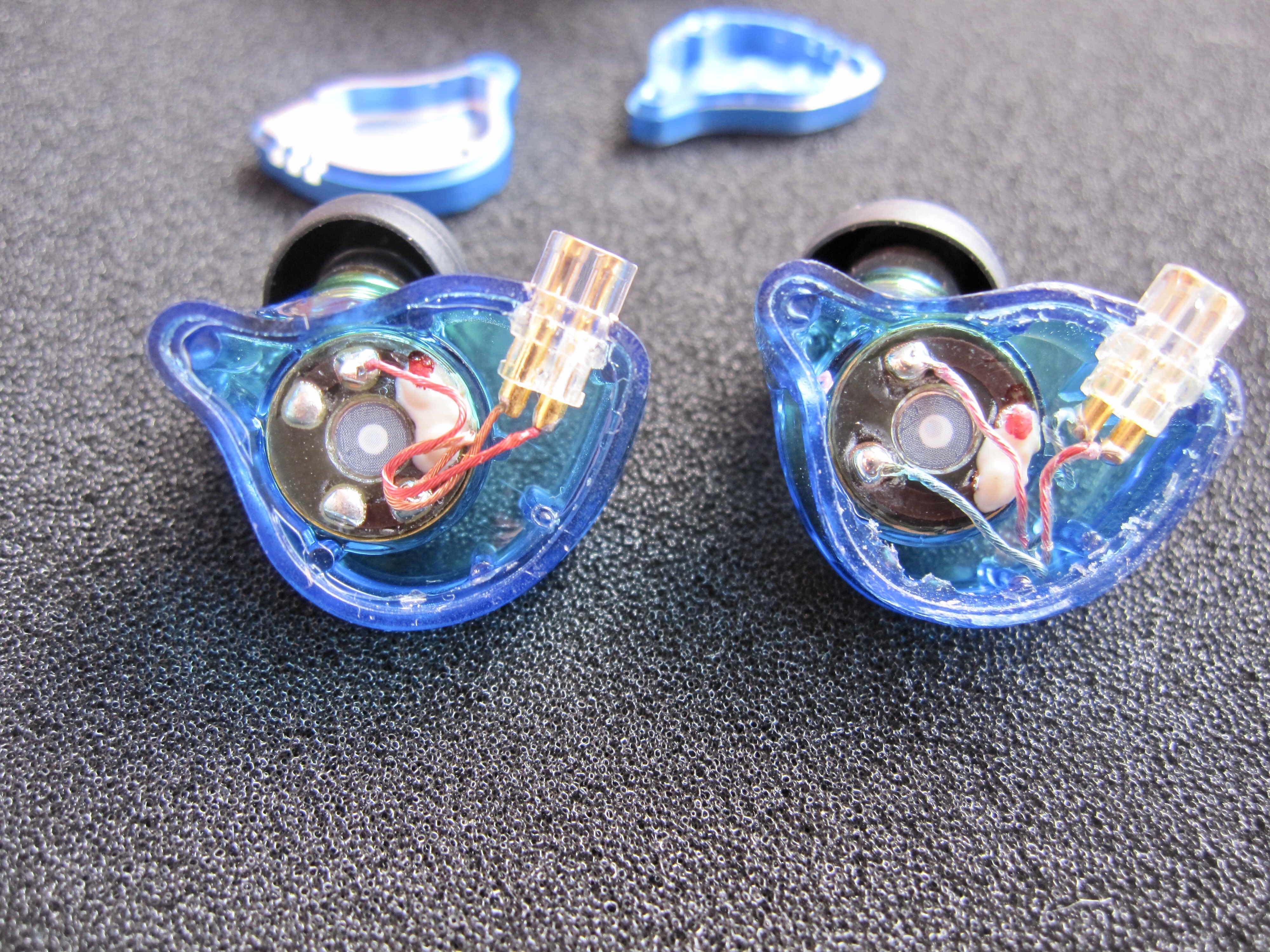

아래 2번째 사진을 보시면👇🏼
보이실랑가요?😅
0.3mm 천공하고 역시 노즐안에
스폰지 추가 하였습니다.

좌우 구별을 위해 크레용을....ㅎ

***** 마무리 *****
아니나 다를까 일단 PCB의 형태와 본딩 색상
그리고 신호선을 표시하는 본딩위의 색상으로
보자면 ZXT와 같은 DD라는 추정이 강력하게
들며 소리 또한 아주 흡사합니다.

ZXN과 ZXT 둘의 차이는 하우징의 재료가
다르다는데 있습니다. 페이스 플레이트 덮개가
ZXN은 금속이고 ZXT는 플라스틱으로 되어
있습니다.

그냥 외투만 바꿔 입은 같은 몸뚱이라 봅니다.


내 맘대로 별점은 별 3개 반 줍니다.
🤩🤩🤩1/2
아니 내 맘대로니 좀 더 써서 4개 줘 봅니다.
(그 만큼 값어치는 충분 하다고 보기에...)
🤩🤩🤩🤩

같은 DD 사용되었다는 표시처럼 튜닝된
ZXN은 튜닝된 ZXT와 아주 흡사해 소리로
구별이 쉽지 않습니다. 제 뇌피셜이지만 그 동안
경험한 QKZ의 라인업으로 보자면 ZXT와
ZXN, ZXD, AK6 Titan 등에 사용된
드라이버는 FR측정 결과의 그래프가 비슷하게
도출된다면 같은 드라이버를 사용했을 가능성이
크다고 보아야 합니다.

하지만 AK6 Zeus 그리고 HBB에 사용된
드라이버는 차후에 다루겠지만 미리 말씀드자면
분해후 확인한 결과 PCB 그리고 드라이버의
형태가 달라 한 눈에 보기에도 다른 드라이버로
보였습니다.

그래서 비청도 할겸 Titan을 뜯어 보았습니다.
PCB의 납땜단자가 다르기는 하지만 예상대로
ZXN과 Titan은 같은 드라이버로 보입니다.

납땜단자의 차이는 추측해 보자면....
Titan의 DD가 먼저 생산되어서 적용되었고
이후 Hybrid(D+B)용으로 납땜단자가 추가
되면서 개선되었다고 보여 집니다.

그런 이유로 Titan의 최근 출시제품은
ZXN에 적용된 개선판이 들어 갔으리라고
확신(?)해 봅니다.ㅎㅎ
(ZXT와 ND NSK 역시 개선판)

참고로 튜닝된 ZXN과 Titan을 한쪽만 바꿔
혼용해 들어 보았는데 예상한대로 였습니다.
똑같은 하우징과 드라이버니
뭐 말해 뭐하겠습니까? ㅋ

다만 보시는 것 처럼 페이스 플레이트 안쪽면에
파랑색의 도장 차이가 납니다만 소리와는 무관하지
않나 싶습니다.👇🏼

좌  ZXN   /   우 Titan

좀 더 세밀하게 봐 봅니다.ㅎ👇🏼

좌 Titan (Super HIFI) 우 ZXN (Super HIFI TECH)

좌 Titan 우 ZXN

하이브리드용 개선판으로 보이는 ZXN 드라이버

Titan의 드라이버인데 납땜단자부를 제외하면 덕트 크기와 필터 크기도 역시 같습니다.

좌 ZXN / 우 Titan

구별할 필요가 없어 보입니다만 모델명 프린팅이 없었다면 어떻게 구별했을지..... ㅋㅋ

결론
일단 눈으로 확인하고 귀로 들어본
바에 따르자면 ZXT와 ZXN 그리고
AK6 Titan은 같은 드라이버를
사용했다고 봅니다. 또한 ND Audio의
NSK 역시 같은 드라이버를 사용했으니
중복을 피해 디자인 위주로 선택하시고
튜닝을 통해 천불이의 진정한 모습에
빠져 보시길 바라며 추천합니다.

누군가에게는 진짜 천불이가 될수도....🙏🏼
